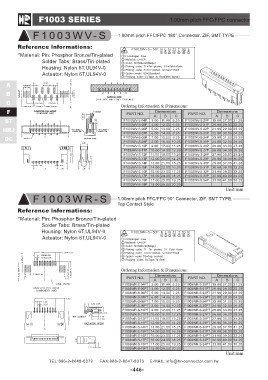

F1003 SERIES 1.00mm pitch FFC/FPC connector

F1003WV-S 1.00mm pitch FFC/FPC 180° Connector, ZIF, SMT TYPE

Reference lnformations:

*Material: Pin: Phosphor Bronze/Tin-plated
Solder Tabs: Brass/Tin-plated
Housing: Nylon 6T,UL94V-0
Actuator: Nylon 6T,UL94V-0

A

B

C Ordering Information & Dimensions:
F
ST PART NO. Dimensions PART NO. Dimensions
HRJ ABC ABC
DC F1003WV-S-04P 3.00 11.00 5.25 F1003WV-S-20P 19.00 27.00 21.25
F1003WV-S-05P 4.00 12.00 6.25 F1003WV-S-21P 20.00 28.00 22.25
F1003WR-S F1003WV-S-06P 5.00 13.00 7.25 F1003WV-S-22P 21.00 29.00 23.25
F1003WV-S-07P 6.00 14.00 8.25 F1003WV-S-23P 22.00 30.00 24.25
Reference lnformations: F1003WV-S-08P 7.00 15.00 9.25 F1003WV-S-24P 23.00 31.00 25.25
F1003WV-S-09P 8.00 16.00 10.25 F1003WV-S-25P 24.00 32.00 26.25
F1003WV-S-10P 9.00 17.00 11.25 F1003WV-S-26P 25.00 33.00 27.25
F1003WV-S-11P 10.00 18.00 12.25 F1003WV-S-27P 26.00 34.00 28.25
F1003WV-S-12P 11.00 19.00 13.25 F1003WV-S-28P 27.00 35.00 29.25
F1003WV-S-13P 12.00 20.00 14.25 F1003WV-S-29P 28.00 36.00 30.25
F1003WV-S-14P 13.00 21.00 15.25 F1003WV-S-30P 29.00 37.00 31.25
F1003WV-S-15P 14.00 22.00 16.25 F1003WV-S-31P 30.00 38.00 32.25
F1003WV-S-16P 15.00 23.00 17.25 F1003WV-S-32P 31.00 39.00 33.25
F1003WV-S-17P 16.00 24.00 18.25 F1003WV-S-33P 32.00 40.00 34.25
F1003WV-S-18P 17.00 25.00 19.25 F1003WV-S-34P 33.00 41.00 35.25
F1003WV-S-19P 18.00 26.00 20.25
Unit:mm

1.00mm pitch FFC/FPC 90° Connector, ZIF, SMT TYPE,
Top Contact Style

*Material: Pin: Phosphor Bronze/Tin-plated
Solder Tabs: Brass/Tin-plated
Housing: Nylon 6T,UL94V-0
Actuator: Nylon 6T,UL94V-0

Ordering Information & Dimensions:

PART NO. Dimensions PART NO. Dimensions
ABC ABC

F1003WR-S-04PT 3.00 11.00 5.25 F1003WR-S-20PT 19.00 27.00 21.25

F1003WR-S-05PT 4.00 12.00 6.25 F1003WR-S-21PT 20.00 28.00 22.25

F1003WR-S-06PT 5.00 13.00 7.25 F1003WR-S-22PT 21.00 29.00 23.25

F1003WR-S-07PT 6.00 14.00 8.25 F1003WR-S-23PT 22.00 30.00 24.25

F1003WR-S-08PT 7.00 15.00 9.25 F1003WR-S-24PT 23.00 31.00 25.25

F1003WR-S-09PT 8.00 16.00 10.25 F1003WR-S-25PT 24.00 32.00 26.25

F1003WR-S-10PT 9.00 17.00 11.25 F1003WR-S-26PT 25.00 33.00 27.25

F1003WR-S-11PT 10.00 18.00 12.25 F1003WR-S-27PT 26.00 34.00 28.25

F1003WR-S-12PT 11.00 19.00 13.25 F1003WR-S-28PT 27.00 35.00 29.25

F1003WR-S-13PT 12.00 20.00 14.25 F1003WR-S-29PT 28.00 36.00 30.25

F1003WR-S-14PT 13.00 21.00 15.25 F1003WR-S-30PT 29.00 37.00 31.25

F1003WR-S-15PT 14.00 22.00 16.25 F1003WR-S-31PT 30.00 38.00 32.25

F1003WR-S-16PT 15.00 23.00 17.25 F1003WR-S-32PT 31.00 39.00 33.25

F1003WR-S-17PT 16.00 24.00 18.25 F1003WR-S-33PT 32.00 40.00 34.25

F1003WR-S-18PT 17.00 25.00 19.25 F1003WR-S-34PT 33.00 41.00 35.25

F1003WR-S-19PT 18.00 26.00 20.25

Unit:mm

TEL:886-2-8648-0379 FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw

-446-
