P. 42

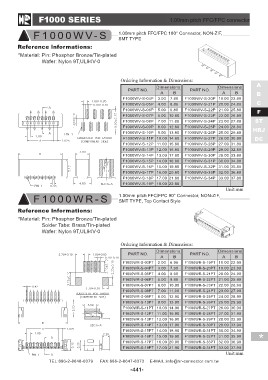

F1000 SERIES                                           1.00mm pitch FFC/FPC connector

F1000WV-S                                    1.00mm pitch FFC/FPC 180° Connector, NON-ZIF,
                                             SMT TYPE

Reference lnformations:

*Material: Pin: Phosphor Bronze/Tin-plated
              Wafer: Nylon 9T,UL94V-0

                                             Ordering Information & Dimensions:                              A
                                                                                                             B
                                             PART NO.  Dimensions        PART NO.  Dimensions                C
                                                          AB                          AB                     F
                                                                                                            ST
                                             F1000WV-S-04P 3.00 7.80     F1000WV-S-20P 19.00 23.80         HRJ
                                                                                                            DC
                                             F1000WV-S-05P 4.00 8.80     F1000WV-S-21P 20.00 24.80
                                             F1000WV-S-06P 5.00 9.80     F1000WV-S-22P 21.00 25.80          *

                                             F1000WV-S-07P 6.00 10.80 F1000WV-S-23P 22.00 26.80
                                             F1000WV-S-08P 7.00 11.80 F1000WV-S-24P 23.00 27.80

                                             F1000WV-S-09P 8.00 12.80 F1000WV-S-25P 24.00 28.80
                                             F1000WV-S-10P 9.00 13.80 F1000WV-S-26P 25.00 29.80

                                             F1000WV-S-11P 10.00 14.80 F1000WV-S-27P 26.00 30.80
                                             F1000WV-S-12P 11.00 15.80 F1000WV-S-28P 27.00 31.80

                                             F1000WV-S-13P 12.00 16.80 F1000WV-S-29P 28.00 32.80
                                             F1000WV-S-14P 13.00 17.80 F1000WV-S-30P 29.00 33.80

                                             F1000WV-S-15P 14.00 18.80 F1000WV-S-31P 30.00 34.80
                                             F1000WV-S-16P 15.00 19.80 F1000WV-S-32P 31.00 35.80

                                             F1000WV-S-17P 16.00 20.80 F1000WV-S-33P 32.00 36.80
                                             F1000WV-S-18P 17.00 21.80 F1000WV-S-34P 33.00 37.80

                                                F1000WV-S-19P 18.00 22.80                   Unit:mm

F1000WR-S                                    1.00mm pitch FFC/FPC 90° Connector, NON-ZIF,
                                             SMT TYPE, Top Contact Style

Reference lnformations:

*Material: Pin: Phosphor Bronze/Tin-plated
              Solder Tabs: Brass/Tin-plated
              Wafer: Nylon 9T,UL94V-0

                                             Ordering Information & Dimensions:

                                             PART NO.  Dimensions        PART NO.  Dimensions
                                                          AB                          AB

                                             F1000WR-S-03PT 2.00 6.90    F1000WR-S-19PT 18.00 22.90

                                             F1000WR-S-04PT 3.00 7.90    F1000WR-S-20PT 19.00 23.90

                                             F1000WR-S-05PT 4.00 8.90    F1000WR-S-21PT 20.00 24.90
                                             F1000WR-S-06PT 5.00 9.90    F1000WR-S-22PT 21.00 25.90

                                             F1000WR-S-07PT 6.00 10.90 F1000WR-S-23PT 22.00 26.90
                                             F1000WR-S-08PT 7.00 11.90 F1000WR-S-24PT 23.00 27.90

                                             F1000WR-S-09PT 8.00 12.90 F1000WR-S-25PT 24.00 28.90
                                             F1000WR-S-10PT 9.00 13.90 F1000WR-S-26PT 25.00 29.90

                                             F1000WR-S-11PT 10.00 14.90 F1000WR-S-27PT 26.00 30.90
                                             F1000WR-S-12PT 11.00 15.90 F1000WR-S-28PT 27.00 31.90

                                             F1000WR-S-13PT 12.00 16.90 F1000WR-S-29PT 28.00 32.90
                                             F1000WR-S-14PT 13.00 17.90 F1000WR-S-30PT 29.00 33.90

                                             F1000WR-S-15PT 14.00 18.90 F1000WR-S-31PT 30.00 34.90
                                             F1000WR-S-16PT 15.00 19.90 F1000WR-S-32PT 31.00 35.90

                                             F1000WR-S-17PT 16.00 20.90  F1000WR-S-33PT 32.00 36.90
                                             F1000WR-S-18PT 17.00 21.90
                                                                         F1000WR-S-34PT 33.00 37.90

                                                                                                  Unit:mm
