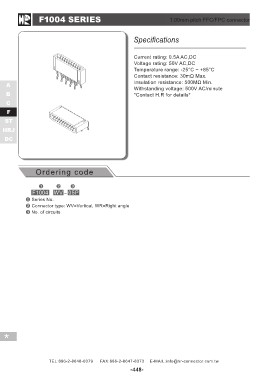

F1004 SERIES                                           1.00mm pitch FFC/FPC connector

  A                                             Specifications
  B
  C                                             Current rating: 0.5A AC,DC
  F                                             Voltage rating: 50V AC,DC
 ST                                             Temperature range: -25°C ~ +85°C
HRJ                                             Contact resistance: 30mΩ Max.
 DC                                             Insulation resistance: 500MΩ Min.
                                                Withstanding voltage: 500V AC/minute
                                                *Contact H.R for details*

    Ordering code

   F1004 WV - 05P

   Series No.
   Connector type: WV=Vertical, WR=Right angle
   No. of circuits

*

   TEL:886-2-8648-0379  FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw

                                         -448-
