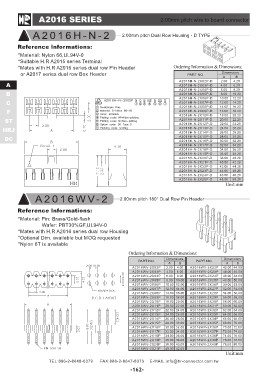

A2016 SERIES 2.00mm pitch wire to board connector

AA20081060HH-IN - 2 2.00mm pitch Dual Row Housing - D TYPE

Reference lnformations: Ordering Information & Dimensions:
*Material: Nylon 66,UL94V-0
*Suitable H.R A2015 series Terminal PART NO. Dimensions
*Mates with H.R A2016 series dual row Pin Header AB
or A2017 series dual row Box Header A2016H-N-2X02P-D 2.00 4.20
A2016H-N-2X03P-D 4.00 6.20
A A2016H-N-2X04P-D 6.00 8.20
B A2016H-N-2X05P-D 8.00 10.20
C A2016H-N-2X06P-D 10.00 12.20
F A2016H-N-2X07P-D 12.00 14.20
ST A2016H-N-2X08P-D 14.00 16.20
HRJ A2016H-N-2X09P-D 16.00 18.20
DC A2016H-N-2X10P-D 18.00 20.20
A 2 0 1 6 H - N - 2 X 11 P - D 20.00 22.20
A2016H-N-2X12P-D 22.00 24.20
A2016H-N-2X13P-D 24.00 26.20
A2016H-N-2X14P-D 26.00 28.20
A2016H-N-2X15P-D 28.00 30.20
A2016H-N-2X16P-D 30.00 32.20
A2016H-N-2X17P-D 32.00 34.20
A2016H-N-2X18P-D 34.00 36.20
A2016H-N-2X19P-D 36.00 38.20
A2016H-N-2X20P-D 38.00 40.20
A2016H-N-2X21P-D 40.00 42.20
A2016H-N-2X22P-D 42.00 44.20
A2016H-N-2X23P-D 44.00 46.20
A2016H-N-2X24P-D 46.00 48.20
A2016H-N-2X25P-D 48.00 50.20

Unit:mm

A2016WV-2 2.00mm pitch 180° Dual Row Pin Header

Reference lnformations:

*Material: Pin: Brass/Gold-flash
Wafer: PBT30%GF,UL94V-0

*Mates with H.R A2016 series dual row Housing
*Optional Dim. available but MOQ requested
*Nylon 6T is available

Ordering Information & Dimensions:

PART NO. Dimensions PART NO. Dimensions
AB AB
A2016WV-2X02P A2016WV-2X22P
A2016WV-2X03P 2.00 4.00 A2016WV-2X23P 42.00 44.00
A2016WV-2X04P 4.00 6.00 A2016WV-2X24P 44.00 46.00
A2016WV-2X05P 6.00 8.00 A2016WV-2X25P 46.00 48.00
A2016WV-2X06P 8.00 10.00 A2016WV-2X26P 48.00 50.00
A2016WV-2X07P 10.00 12.00 A2016WV-2X27P 50.00 52.00
A2016WV-2X08P 12.00 14.00 A2016WV-2X28P 52.00 54.00
A2016WV-2X09P 14.00 16.00 A2016WV-2X29P 54.00 56.00
A2016WV-2X10P 16.00 18.00 A2016WV-2X30P 56.00 58.00
A 2 0 1 6 W V- 2 X 11 P 18.00 20.00 A2016WV-2X31P 58.00 60.00
A2016WV-2X12P 20.00 22.00 A2016WV-2X32P 60.00 62.00
A2016WV-2X13P 22.00 24.00 A2016WV-2X33P 62.00 64.00
A2016WV-2X14P 24.00 26.00 A2016WV-2X34P 64.00 66.00
A2016WV-2X15P 26.00 28.00 A2016WV-2X35P 66.00 68.00
A2016WV-2X16P 28.00 30.00 A2016WV-2X36P 68.00 70.00
A2016WV-2X17P 30.00 32.00 A2016WV-2X37P 70.00 72.00
A2016WV-2X18P 32.00 34.00 A2016WV-2X38P 72.00 74.00
A2016WV-2X19P 34.00 36.00 A2016WV-2X39P 74.00 76.00
A2016WV-2X20P 36.00 38.00 A2016WV-2X40P 76.00 78.00
A2016WV-2X21P 38.00 40.00 78.00 80.00
40.00 42.00
Unit:mm

TEL:886-2-8648-0379 FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw

-162-
