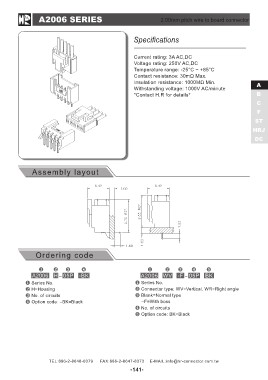

A2006 SERIES          2.00mm pitch wire to board connector
Assembly layout
                        Specifications

                        Current rating: 3A AC,DC                               A
                        Voltage rating: 250V AC,DC                             B
                        Temperature range: -25°C ~ +85°C                       C
                        Contact resistance: 30mΩ Max.                          F
                        Insulation resistance: 1000MΩ Min.                    ST
                        Withstanding voltage: 1000V AC/minute                HRJ
                        *Contact H.R for details*                             DC

 Ordering code          A2006 WV -F - 05P BK

A2006 H - 05P -BK       Series No.
                        Connector type: WV=Vertical, WR=Right angle
Series No.              Blank=Normal type
H=Housing               –F=With boss
No. of circuits         No. of circuits
Option code: –BK=Black  Option code: BK=Black

TEL:886-2-8648-0379     FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw

                                         -141-
