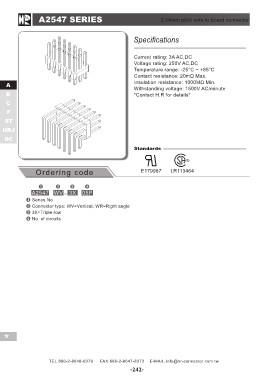

A2547 SERIES                                                2.54mm pitch wire to board connector

  A                                               Specifications
  B
  C                                               Current rating: 3A AC,DC
  F                                               Voltage rating: 250V AC,DC
 ST                                               Temperature range: -25°C ~ +85°C
HRJ                                               Contact resistance: 20mΩ Max.
 DC                                               Insulation resistance: 1000MΩ Min.
                                                  Withstanding voltage: 1500V AC/minute
                                                  *Contact H.R for details*

                                                  Standards

     Ordering code                                E179987               ®

                                                             LR113464

     A2547 WV - 3X 05P

     Series No.
     Connector type: WV=Vertical, WR=Right angle
     3X=Triple row
     No. of circuits

*

     TEL:886-2-8648-0379  FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw
