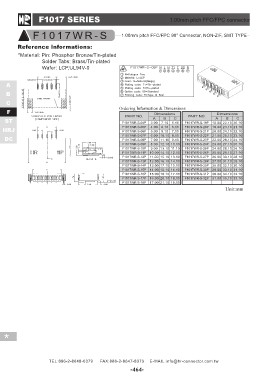

F1017 SERIES                                                1.00mm pitch FFC/FPC connector

     F1017WR-S                                    1.00mm pitch FFC/FPC 90° Connector, NON-ZIF, SMT TYPE

     Reference lnformations:

     *Material: Pin: Phosphor Bronze/Tin-plated
                   Solder Tabs: Brass/Tin-plated
                   Wafer: LCP,UL94V-0

  A                                               Ordering Information & Dimensions:
  B
  C                                                 PART NO.         Dimensions       PART NO.         Dimensions
  F                                                                ABC                               ABC
 ST                                               F1017WR-S-04P  3.00 7.10 5.10     F1017WR-S-19P  18.00 22.10 20.10
HRJ                                               F1017WR-S-05P  4.00 8.10 6.10     F1017WR-S-20P  19.00 23.10 21.10
 DC                                               F1017WR-S-06P  5.00 9.10 7.10     F1017WR-S-21P  20.00 24.10 22.10
                                                  F1017WR-S-07P  6.00 10.10 8.10    F1017WR-S-22P  21.00 25.10 23.10
                                                  F1017WR-S-08P  7.00 11.10 9.10    F1017WR-S-23P  22.00 26.10 24.10
                                                  F1017WR-S-09P  8.00 12.10 10.10   F1017WR-S-24P  23.00 27.10 25.10
                                                  F1017WR-S-10P  9.00 13.10 11.10   F1017WR-S-25P  24.00 28.10 26.10
                                                  F1017WR-S-11P  10.00 14.10 12.10  F1017WR-S-26P  25.00 29.10 27.10
                                                  F1017WR-S-12P  11.00 15.10 13.10  F1017WR-S-27P  26.00 30.10 28.10
                                                  F1017WR-S-13P  12.00 16.10 14.10  F1017WR-S-28P  27.00 31.10 29.10
                                                  F1017WR-S-14P  13.00 17.10 15.10  F1017WR-S-29P  28.00 32.10 30.10
                                                  F1017WR-S-15P  14.00 18.10 16.10  F1017WR-S-30P  29.00 33.10 31.10
                                                  F1017WR-S-16P  15.00 19.10 17.10  F1017WR-S-31P  30.00 34.10 32.10
                                                  F1017WR-S-17P  16.00 20.10 18.10  F1017WR-S-32P  31.00 35.10 33.10
                                                  F1017WR-S-18P  17.00 21.10 19.10

                                                                                                   Unit:mm

*
