Page 503 - JOINT TECH
P. 503

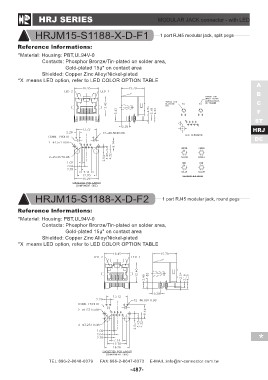

HRJ SERIES           MODULAR JACK connector - with LED

     HRJM15-S1188-X-D-F1 1 port RJ45 modular jack, split pegs               A
                                                                            B
Reference lnformations:                                                     C
                                                                            F
*Material: Housing: PBT,UL94V-0                                            ST
              Contacts: Phosphor Bronze/Tin-plated on solder area,        HRJ
                             Gold-plated 15µ" on contact area              DC
              Shielded: Copper Zinc Alloy/Nickel-plated

*X means LED option, refer to LED COLOR OPTION TABLE

     HRJM15-S1188-X-D-F2 1 port RJ45 modular jack, round pegs

Reference lnformations:

*Material: Housing: PBT,UL94V-0
              Contacts: Phosphor Bronze/Tin-plated on solder area,
                             Gold-plated 15µ" on contact area
              Shielded: Copper Zinc Alloy/Nickel-plated

*X means LED option, refer to LED COLOR OPTION TABLE

                                                                          *

TEL:886-2-8648-0379  FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw

                                      -487-
