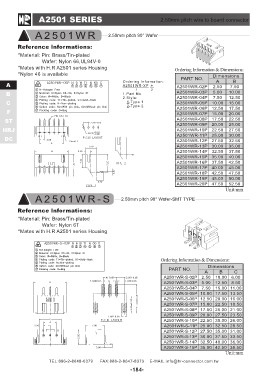

A2501 SERIES                                                  2.50mm pitch wire to board connector

A2501WR                               2.50mm pitch 90° Wafer

        Reference lnformations:                                         Ordering Information & Dimensions:
         *Material: Pin: Brass/Tin-plated
                                                 Ordering Information:    PART NO.   Dimensions
                        Wafer: Nylon 66,UL94V-0  A2501WR-XP *           A2501WR-02P    AB
         *Mates with H.R A2501 series Housing
         *Nylon 46 is available                              12                      2.50 7.50
  A
  B                                              1.Part No.             A2501WR-03P 5.00 10.00
  C                                              2.Style:               A2501WR-04P 7.50 12.50
  F
 ST                                                 1-Type 1            A2501WR-05P 10.00 15.00
HRJ                                                 2-Type 2
 DC                                                                     A2501WR-06P 12.50 17.50
                                                                        A2501WR-07P 15.00 20.00
         A2501WR-S
                                                                        A2501WR-08P 17.50 22.50

                                                                        A2501WR-09P 20.00 25.00
                                                                        A2501WR-10P 22.50 27.50

                                                                        A2501WR-11P 25.00 30.00
                                                                        A2501WR-12P 27.50 32.50

                                                                        A2501WR-13P 30.00 35.00

                                                                        A2501WR-14P 32.50 37.50
                                                                        A2501WR-15P 35.00 40.00

                                                                        A2501WR-16P 37.50 42.50

                                                                        A2501WR-17P 40.00 45.00

                                                                        A2501WR-18P 42.50 47.50

                                                                        A2501WR-19P 45.00 50.00
                                                                        A2501WR-20P 47.50 52.50

                                                                                                     Unit:mm

                                                 2.50mm pitch 90° Wafer-SMT TYPE

Reference lnformations:

*Material: Pin: Brass/Tin-plated
              Wafer: Nylon 6T

*Mates with H.R A2501 series Housing

                                                              Ordering Information & Dimensions:

                                                                        PART NO.    Dimensions
                                                                                  ABC

                                                              A2501WR-S-02P 2.50 10.00 6.00

                                                              A2501WR-S-03P 5.00 12.50 8.50
                                                              A2501WR-S-04P 7.50 15.00 11.00

                                                              A2501WR-S-05P 10.00 17.50 13.50
                                                              A2501WR-S-06P 12.50 20.00 16.00

                                                              A2501WR-S-07P 15.00 22.50 18.50

                                                              A2501WR-S-08P 17.50 25.00 21.00
                                                              A2501WR-S-09P 20.00 27.50 23.50

                                                              A2501WR-S-10P 22.50 30.00 26.00

                                                              A2501WR-S-11P 25.00 32.50 28.50
                                                              A2501WR-S-12P 27.50 35.00 31.00

                                                              A2501WR-S-13P 30.00 37.50 33.50
                                                              A2501WR-S-14P 32.50 40.00 36.00

                                                              A2501WR-S-15P 35.00 42.50 38.50

                                                                                                   Unit:mm

TEL:886-2-8648-0379  FAX:886-2-8647-8373         E-MAIL:info@hr-connector.com.tw
