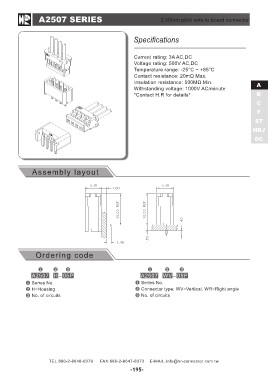

A2507 SERIES       2.50mm pitch wire to board connector
Assembly layout
                     Specifications

                     Current rating: 3A AC,DC                               A
                     Voltage rating: 500V AC,DC                             B
                     Temperature range: -25°C ~ +85°C                       C
                     Contact resistance: 20mΩ Max.                          F
                     Insulation resistance: 500MΩ Min.                     ST
                     Withstanding voltage: 1000V AC/minute                HRJ
                     *Contact H.R for details*                             DC

 Ordering code       A2507 WV - 05P

A2507 H - 05P        Series No.
                     Connector type: WV=Vertical, WR=Right angle
Series No.           No. of circuits
H=Housing
No. of circuits

TEL:886-2-8648-0379  FAX:886-2-8647-8373 E-MAIL:info@hr-connector.com.tw
